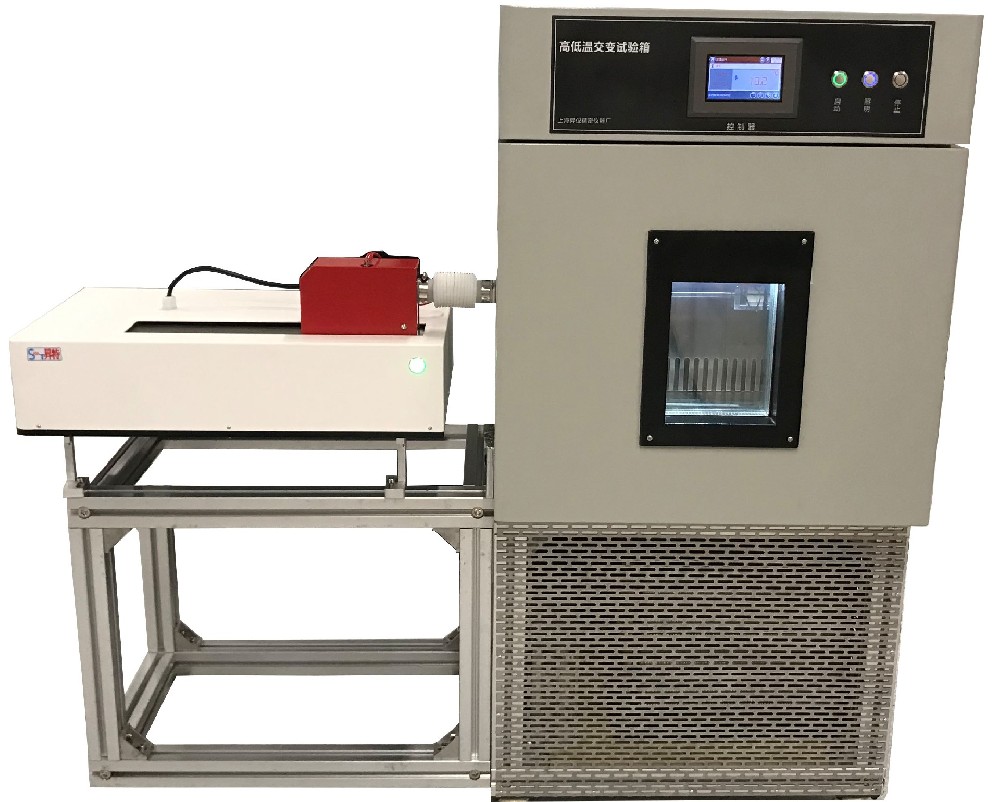

高低温环境下柔性电子（材料及器件）多模态测试系统

该设备用于测试柔性电子材料的综合物理性能，可同步采集伸长、力值和电阻数据，有多种测量模式：如反复拉伸，单向拉伸，反复扭转，单向扭转，反复弯曲，单向弯曲，位移反复测试，力值反复测试，折叠疲劳测试，时间响应测试等。

仪器介绍如下：

*1.配有绝缘夹具（夹具可用宽度25mm），用于握持强力较大的材料；

2.配有直线运动模块和旋转运动模块；

*3.配有电阻测量电极，方便与静态电学测试模块连接；

4.夹具的隔距可调，适合不同尺寸的样品；

5.拉伸的行程：200mm；

*6.拉伸的位移分辨率：400 纳米；

7.拉伸速度范围：0.01-500mm/min，连续可调；

*8.最高振动频率：8Hz；

9.最大力值：20kg；

*10.力值的分辨率：量程的10万分之一，最小分辨力值0.0002kg；

11.扭转速度范围：0.1-10 圈/min，扭转速度连续可调；

12.电阻测试范围：0.01Ω-200MΩ；

13.电阻分辨率：0.01Ω；

*14.最大数据采集频率：100Hz；

15.主机结构：采用卧式结构，方便装样；

16.主机体积：约700mm*450mm*400mm；

17.电源电压：220V 50Hz；

*18.配有多功能软件，用于控制仪器和采集数据，可同步采集位移、力值和电阻数据，画出图谱；可设置多种测量模式：如反复拉伸，单向拉伸，反复扭转，单向扭转,反复弯曲，单向弯曲，反复折叠，旋转摩擦，时间响应等；

*19.配有压盘，用于测试膜材料的反复压缩，旋转摩擦等；

*20.配有折叠模块，用于测试柔性材料的反复折叠性能；

*21.软件可同步采集多品牌表的数据，如吉时利源表2400, 2450，联讯源表S3012H，同惠LCR表TH2840等，可同步采集电阻、电容、电感等数据

*22.样品适用范围：柔性电子材料及器件，单纤维、纱线、纺织品、

膜材料、凝胶等。

*23.可原位控温，测试材料在高低温环境下的物理性能

1）温控箱体的尺寸：约 850mm（宽）*870mm（深）*1500（高），尺寸会根据具体的安装方式进行调整。

2）温度范围：-50℃~+120℃

3）升温最快速率：3℃/min

4）低温降温最快速率：-1℃/min

5）可程序控温，设置升温和降温速度等
