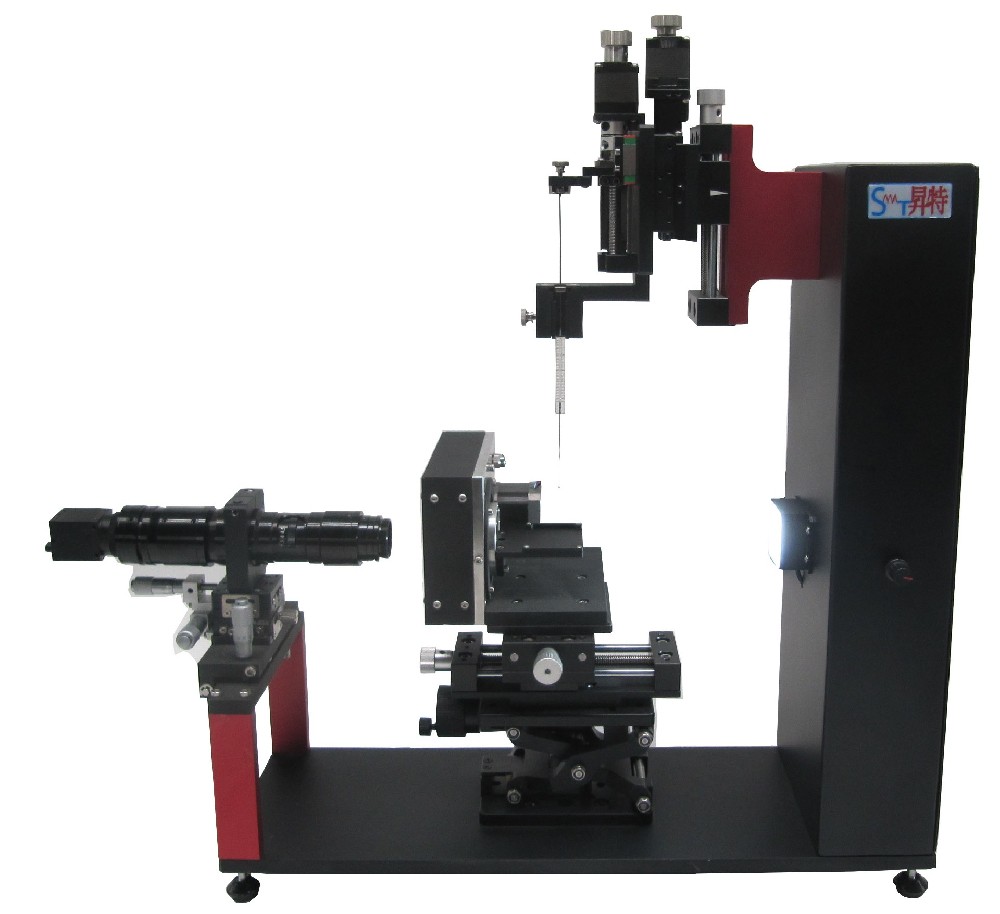

全自动接触与滚动角测试仪

产品技术指标：

1 产品型号：ST3900

2 用于测试织物、膜材料的抗润湿性能，适合各种检测标准，如最新的国家标准：GB/T42694-2023

3 可测量固体表面能：二液法，可根据需求添加其它计算方法

4 可用悬滴法测量液体表面张力

5 可通过软件计算固定表面能和液体表面张力

6 适合不同体积的样品

7 样品台尺寸：120mm*120mm

8 样品台运动范围：X轴±40mm，精度0.1mm；Y轴±40mm，精度0.1mm；Z轴45mm，精度0.1mm

9 接触角测量范围：0-180°

10 接触角显示精度：±0.01°

11 接触角测量精度：±0.1

12 0.01-2000mN/m（设计范围），分辨率±0.01mN/m

13 光学系统：0.7X-4.5X高清晰定位可变倍镜头，视野范围宽，适合观察不同体积的液滴

14 光学镜头俯视调整：±3°

15光学镜头移动行程：XY轴：±6.5mm

16 光源系统：40x40毫米LED可调单色冷光源 可选配遮光板，调节光源高度，通过旋钮调节光强

17 视频系统像素：130万

*18 视频系统：USB3.0 CCD 最快每秒钟可拍摄200帧图片，可录像

*19进样方式：全自动进样方式，自动控制进样量

20注射液滴控制精度：0.01μl-5μl（软件精确控制、液滴自动触碰），进样速度可根据注射器的量程调整，采用精密步进马达控制滴定速度

21 配有50和100微升进样器各1只

22 配有全自动上下运动系统，确保进样器进样之后自动离开样品台，确保只有液滴显示在软件界面上

23 配有手动升降台，确保不同厚度样品情况下，可准确定位进样器的初始位置

*24 配有自主研发的电动旋转台，旋转台面的尺寸：34mm*30mm，

*25电动旋转台：实现旋转台的全自动控制（左旋，右旋，自动复位，自动记录旋转角度等），自动复位，一边拍照，一边自动测试滚动角

26测量软件：STS2000，操作界面简单，适合各种用户的操作，可自动测量滚动角，可测量前进角，后退角等

27软件可测量静态接触角，动态接触角，拍照与测试的功能分开，更加符合操作人员的操作逻辑，同时样品的适应范围更广，例如表面有绒毛的样品，在测量时也不会发生误判的情况

28 可一边进样，一边拍照，高速拍照实现了液体变化过程的实时记录和保存

*29测量方法：量角法、量高法、圆法拟合、椭圆拟合（可拟合出椭圆轮廓），Young-Laplace法等，自动识别法（适用测量背景环境好的测试环境），椭圆拟合法更加接近液滴的实际状态（重力的影响液滴都是椭圆形状），

30可进行表面自由能计算和悬滴法张力测试

31 可选配加热台

1）温度范围：室温-400℃

2）控温分辨率：0.1℃度

*32仪器外形尺寸：473mm*160mm*520mm（长×宽×高），体积小，占地空间小，集成度高，不需要额外配备控制箱

33仪器重量：18Kg

34电源：220V 50Hz
